Педестал штурвала. Endeavour 33

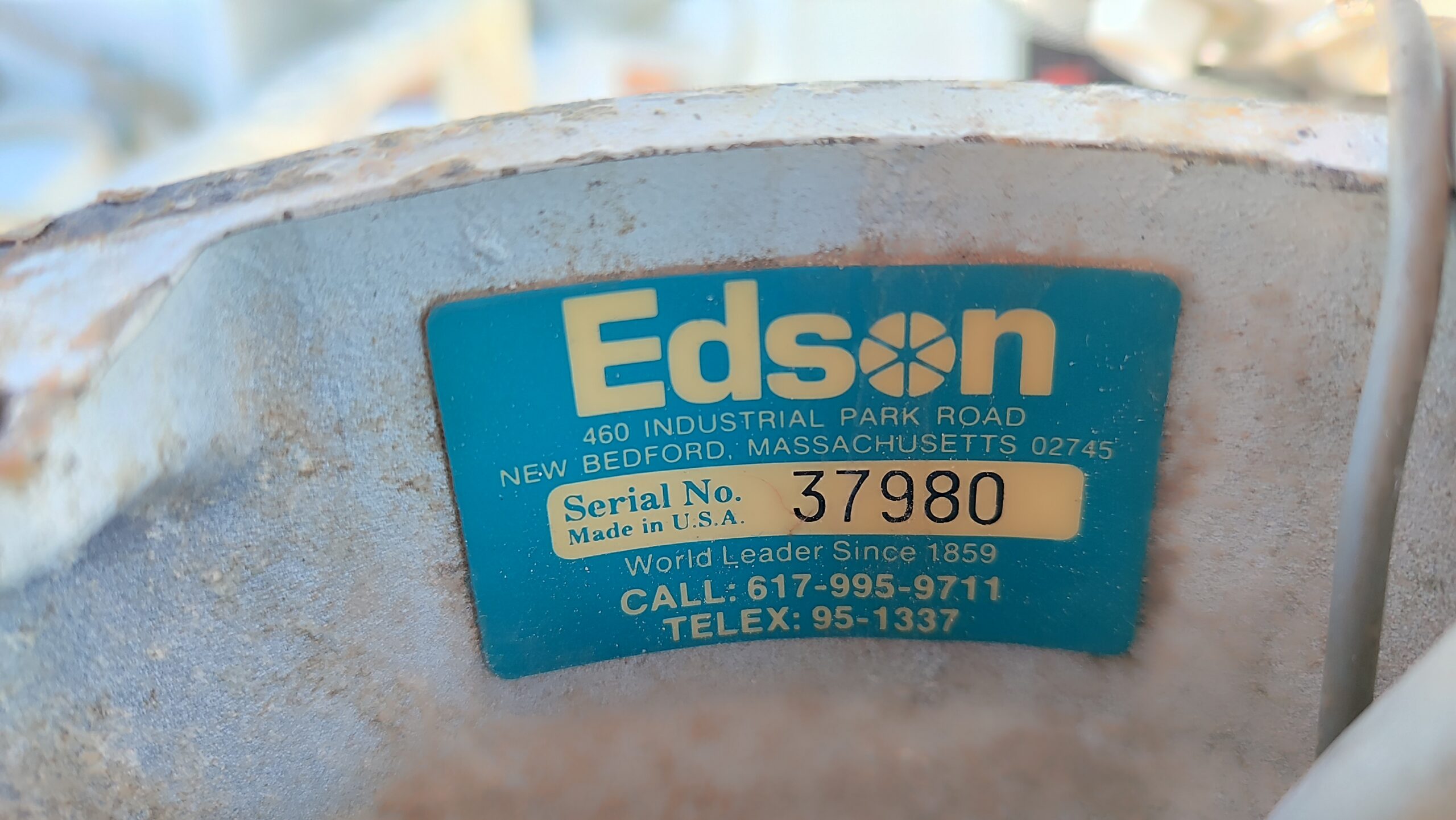

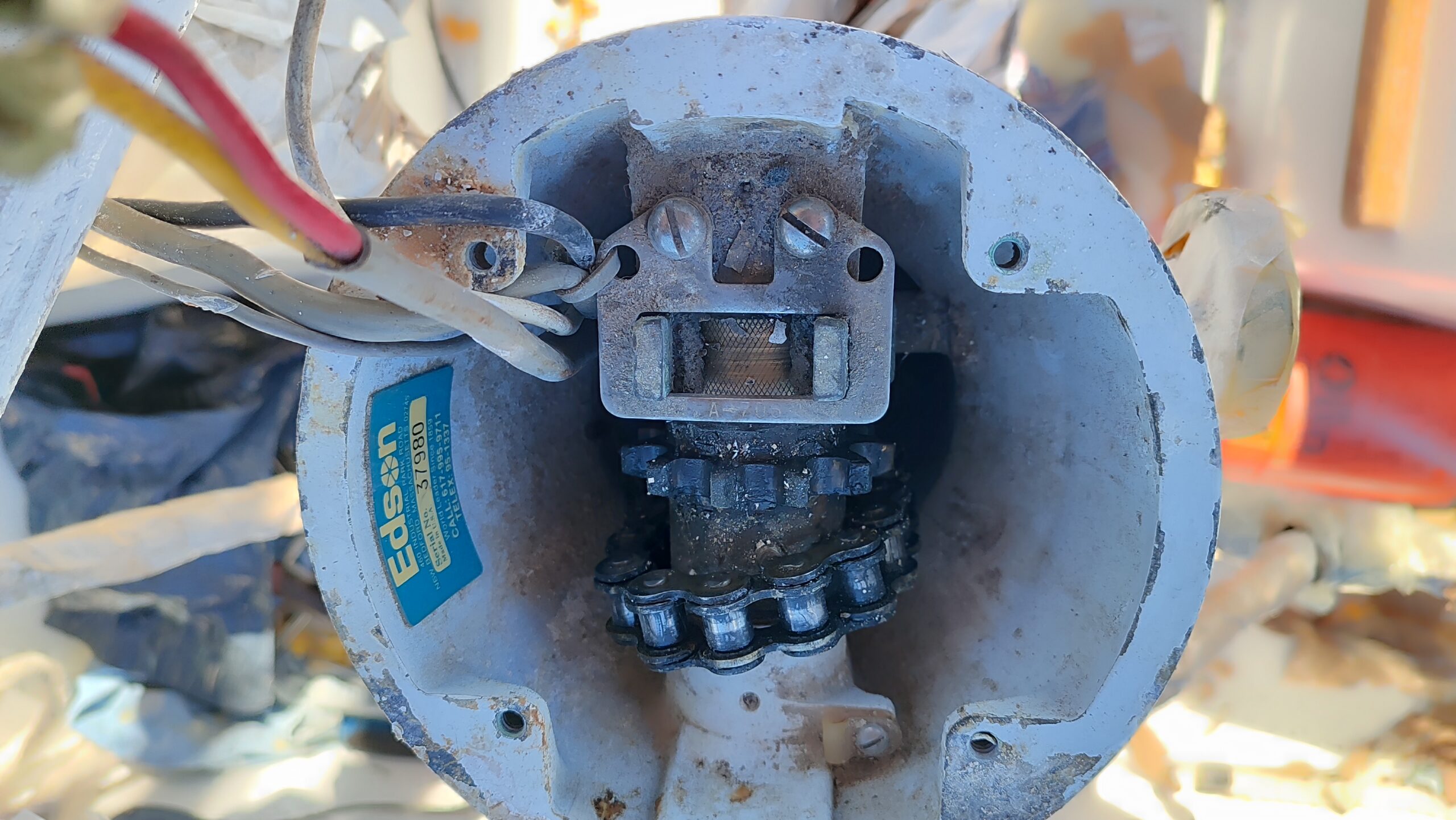

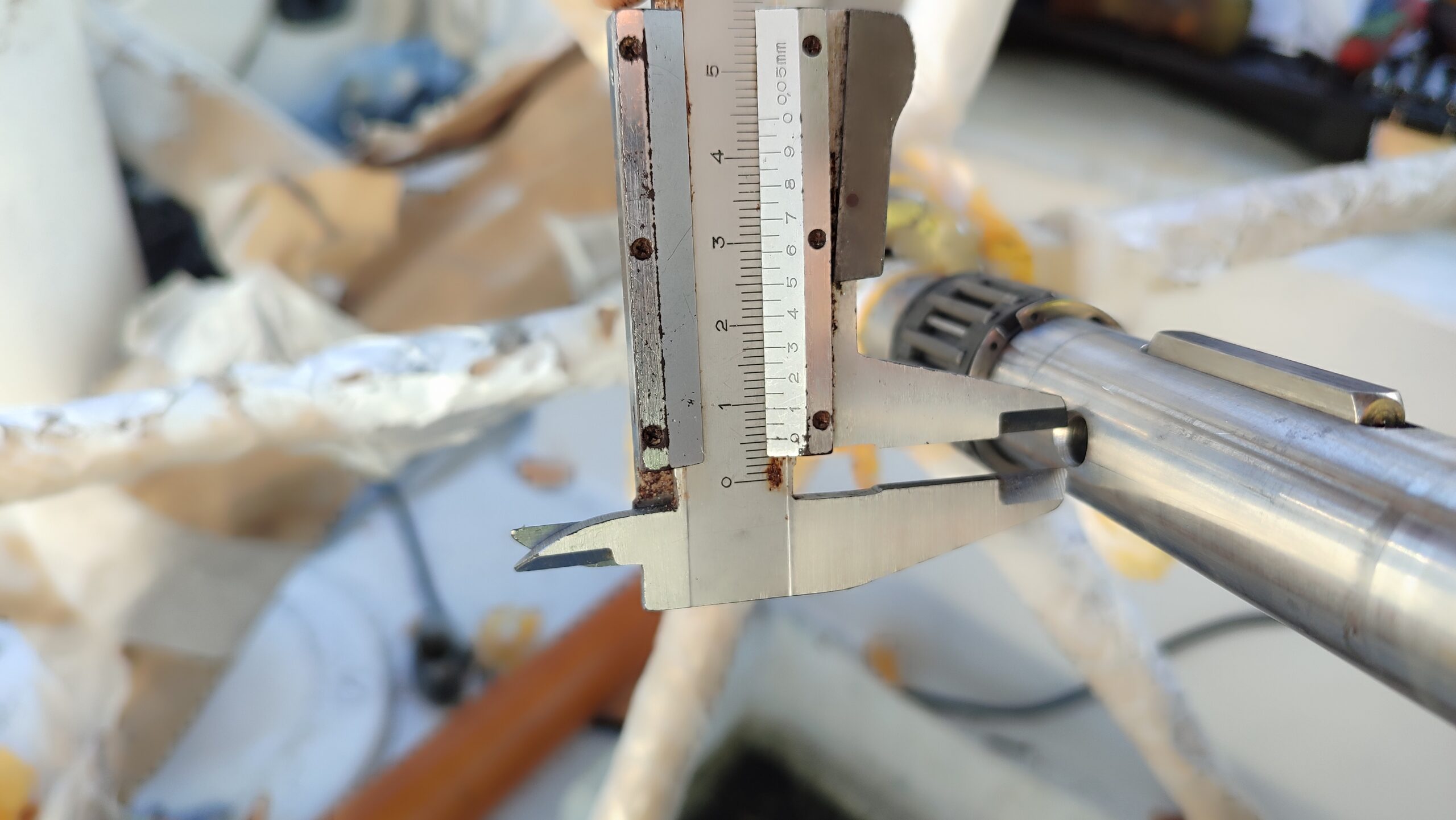

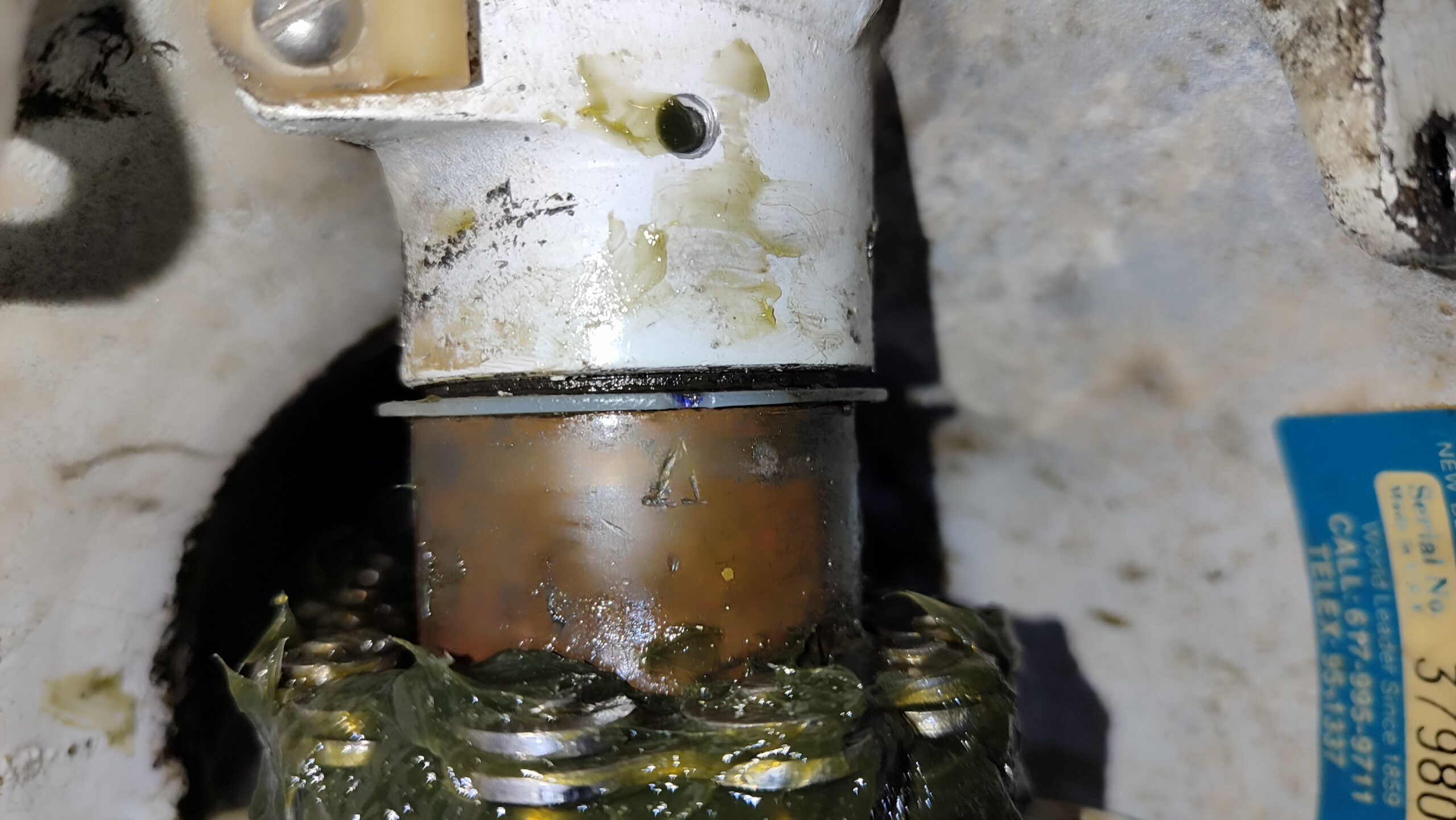

Важный момент: на оси есть шпонка, и место ее посадки отмечено латинской буквой «V», выбитой в металле, на бронзовой звёздочке цепи:

—

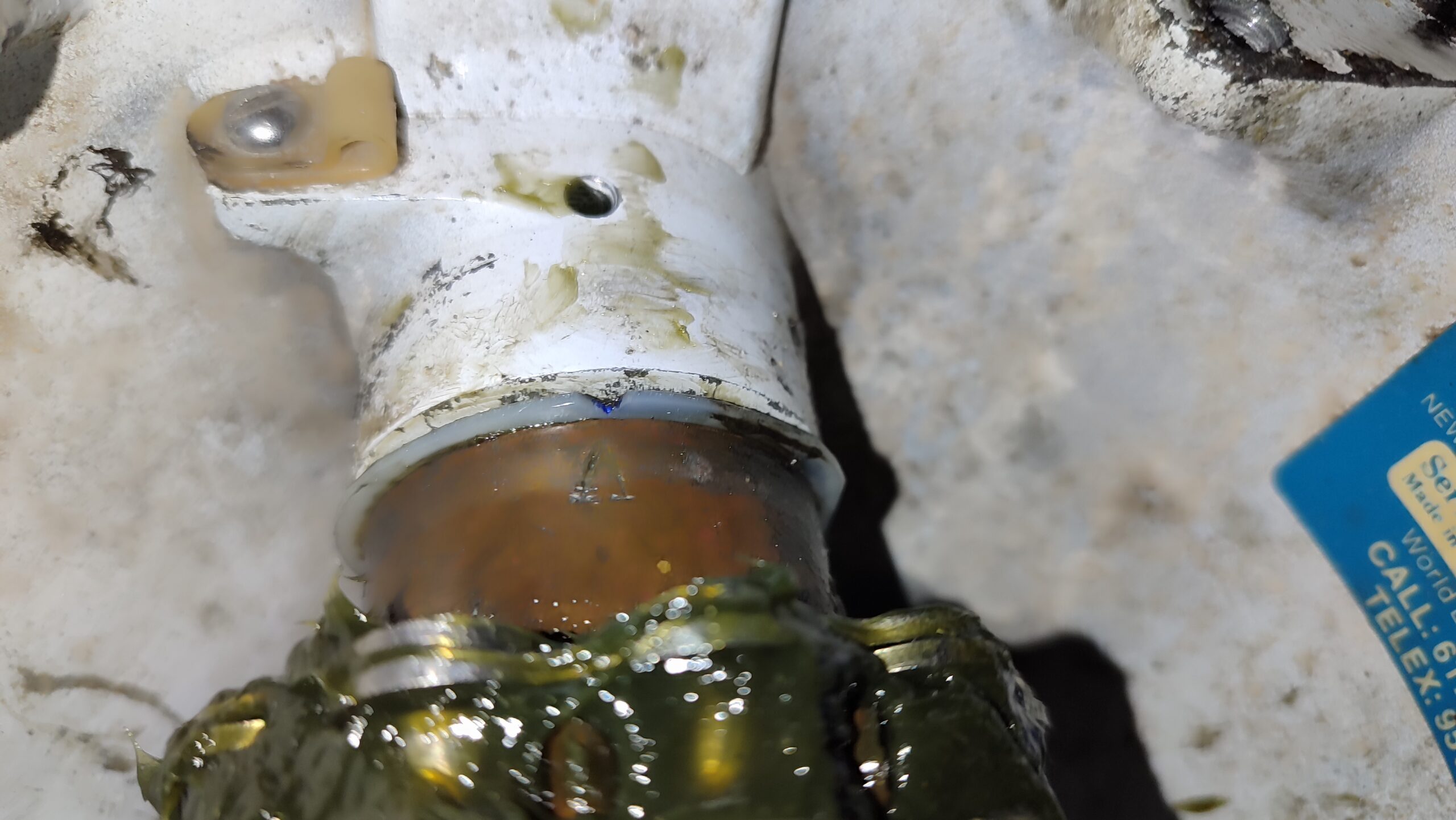

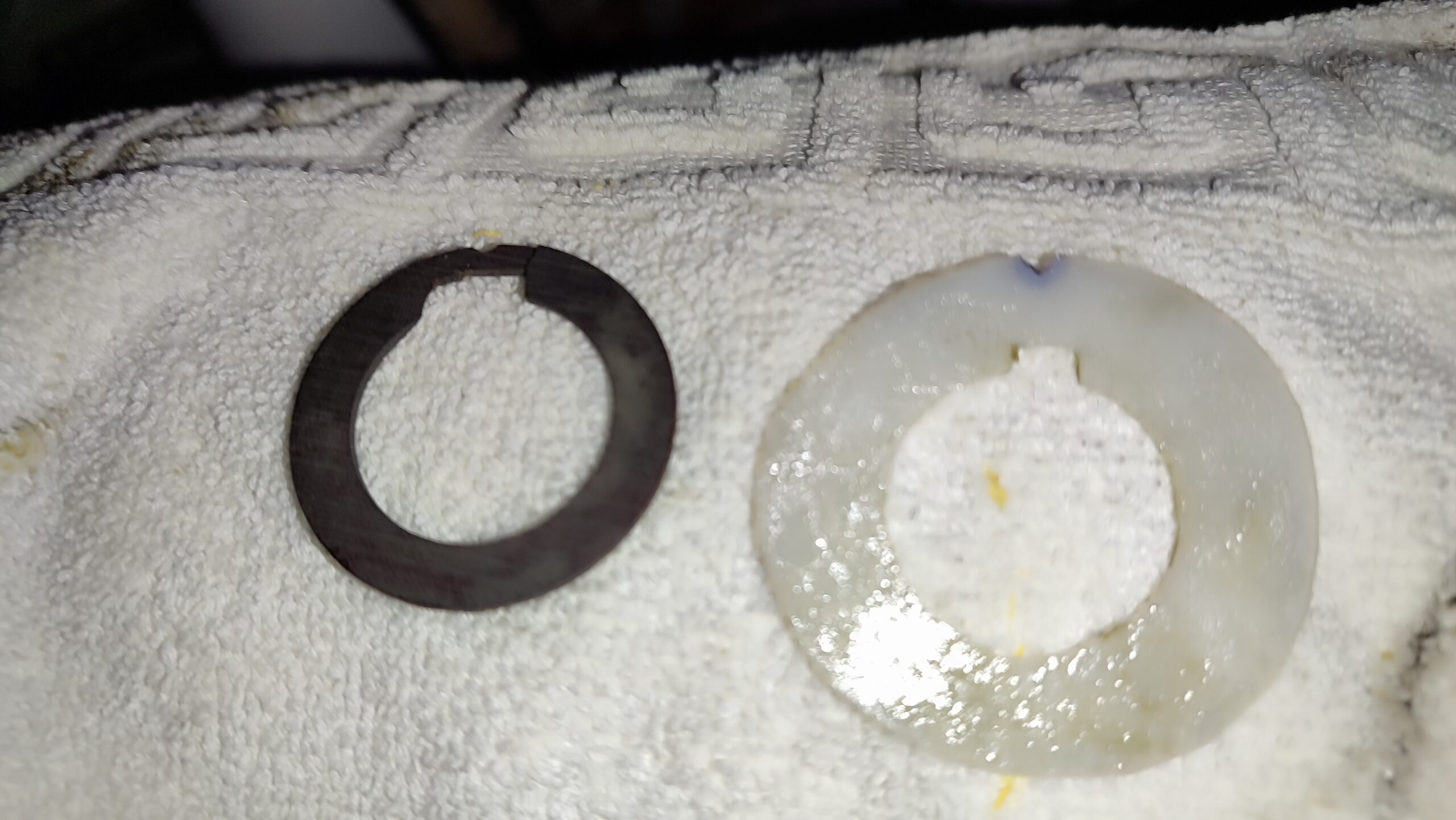

А на шайбах из текстолита, которые служат для контроля торцевого биения, и установлены с обеих торцов бронзовой звёздочки — есть прорези для прохода этой шпонки:

Для того, что бы при демонтаже (или последующем монтаже) не сломать шайбы, нужно провернуть шайбы таким образом, что бы контрольная засечка на внешнем диаметре шайбы, находилась на одной линии с выбитой в бронзе буквой «V» на звёздочке цепи.

Тогда шпонка проходит через предназначеный ей паз и шайбы остаются целыми.

_

Дополнительные шайбы изготовил из полиэтилена.

С такими же засечками на внешнем диаметре.

---

Документация производителя:

edsonsteering



EB396EngineControlInstr



—

—

—

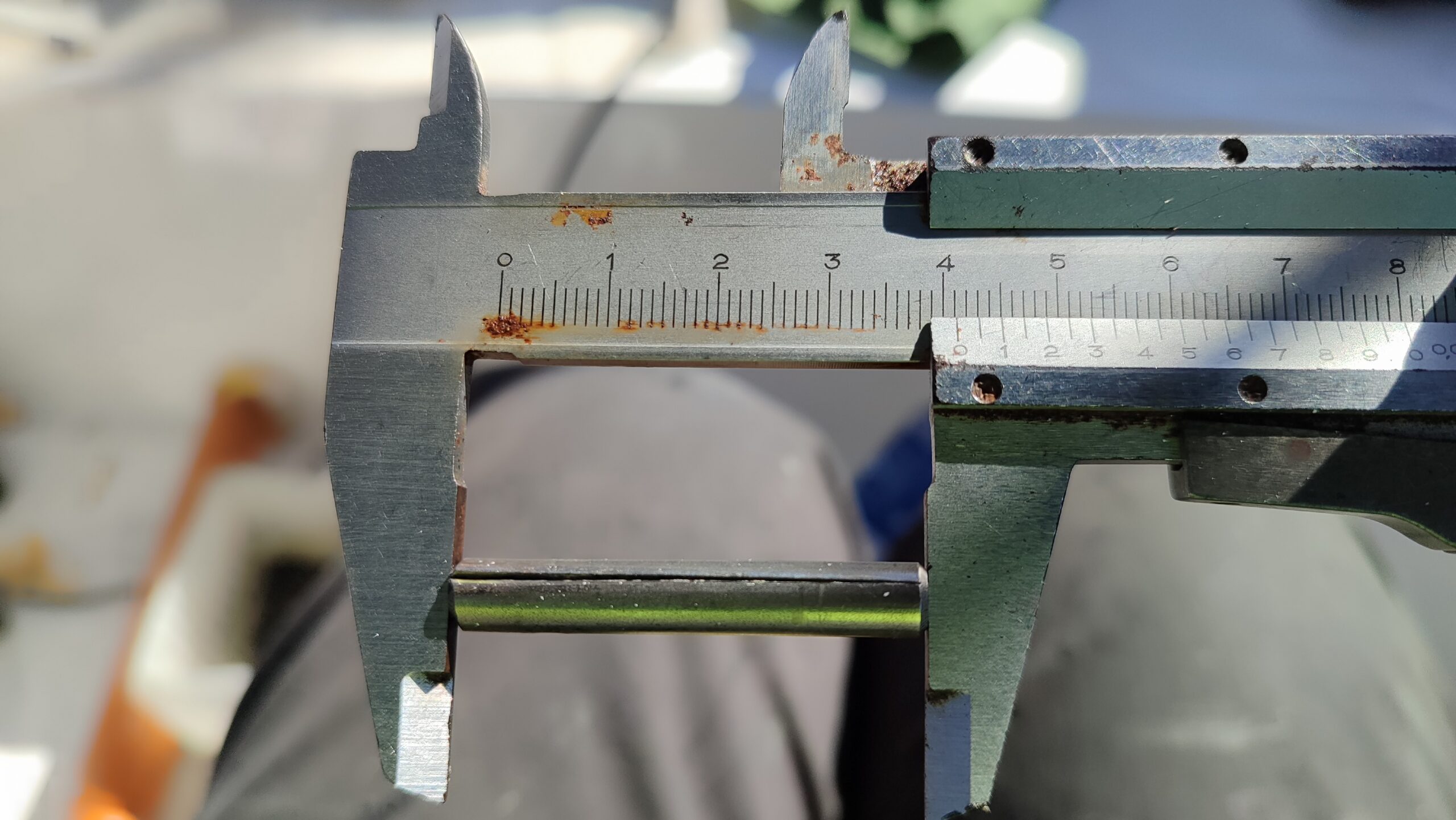

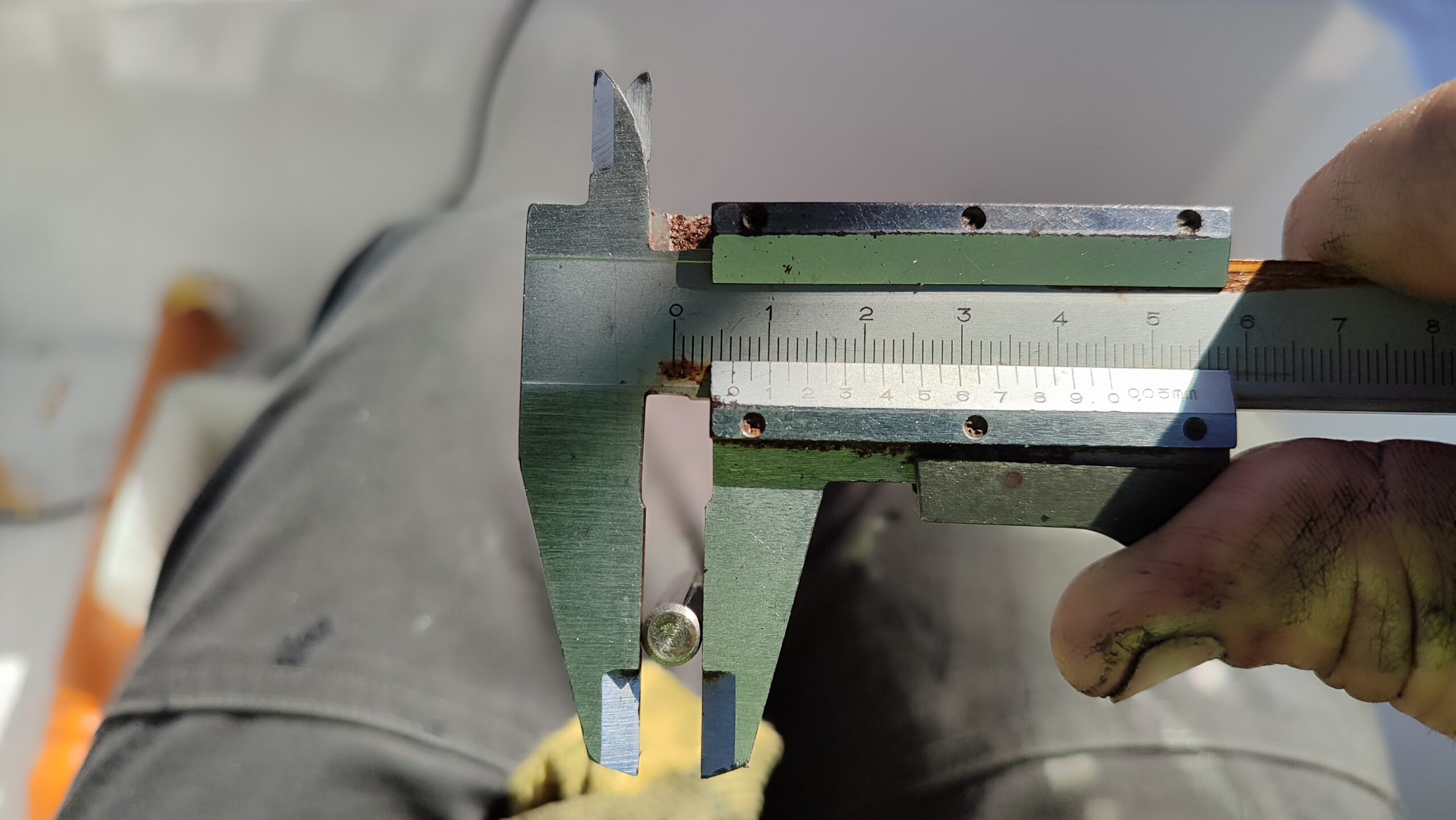

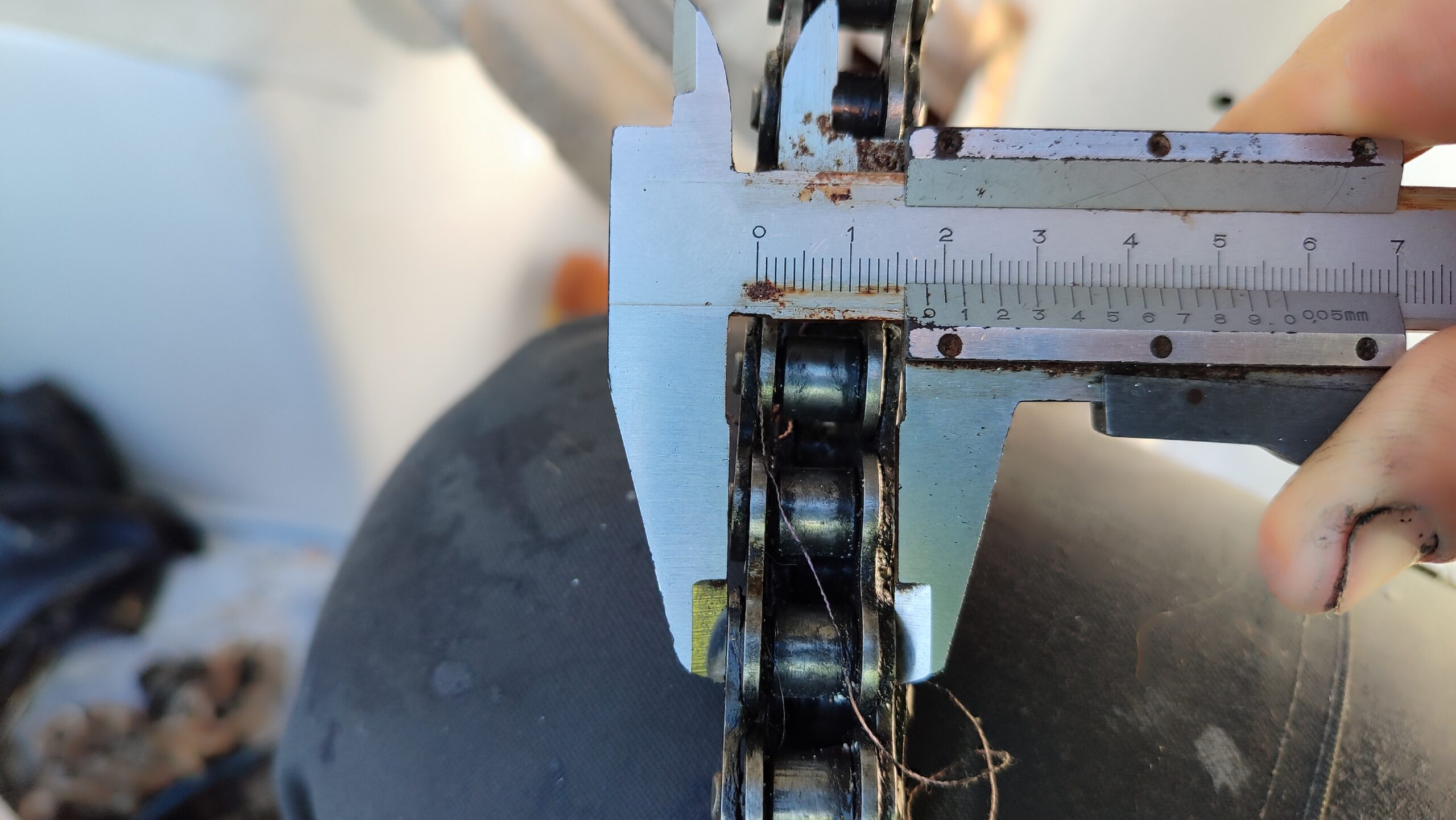

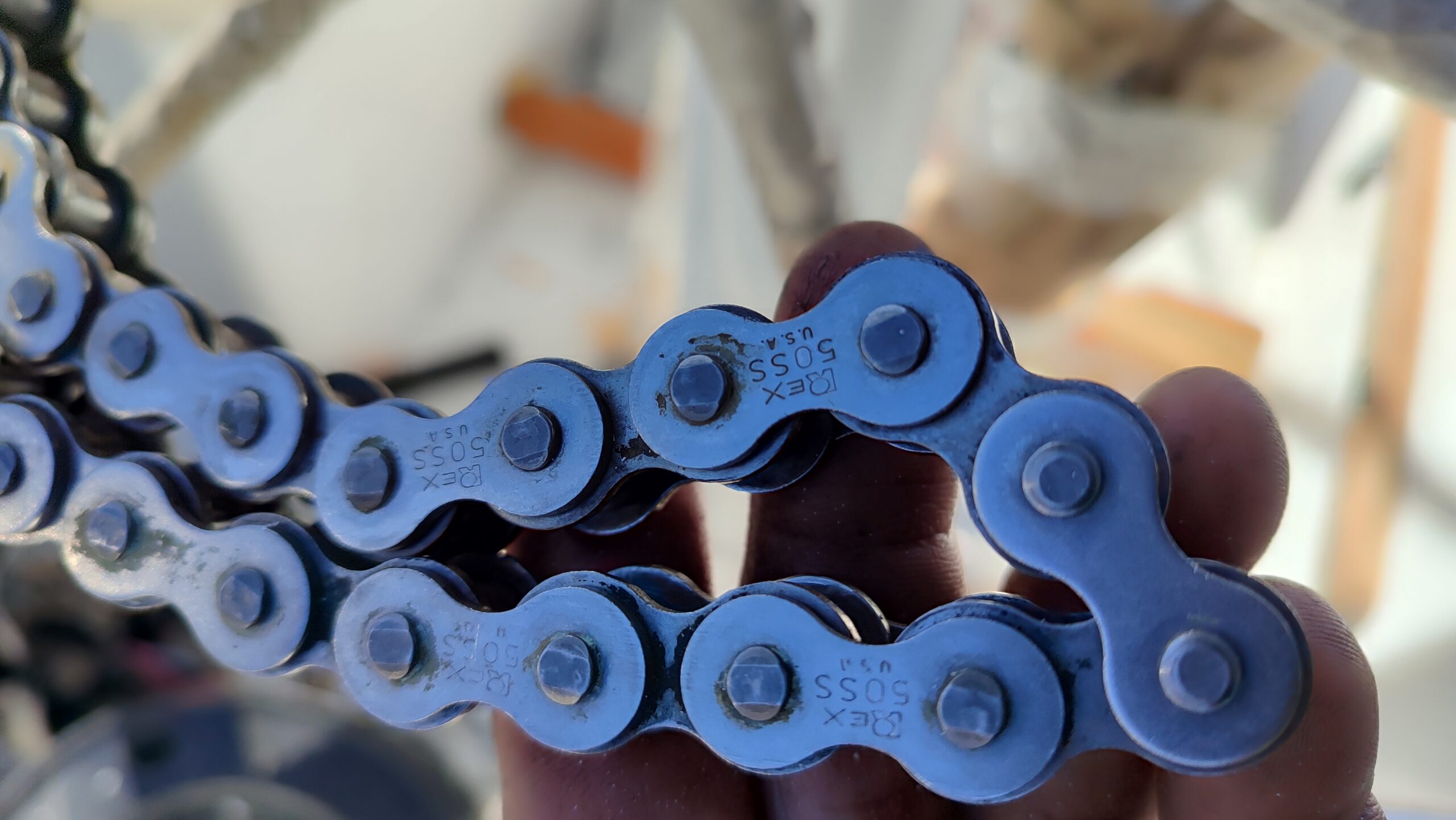

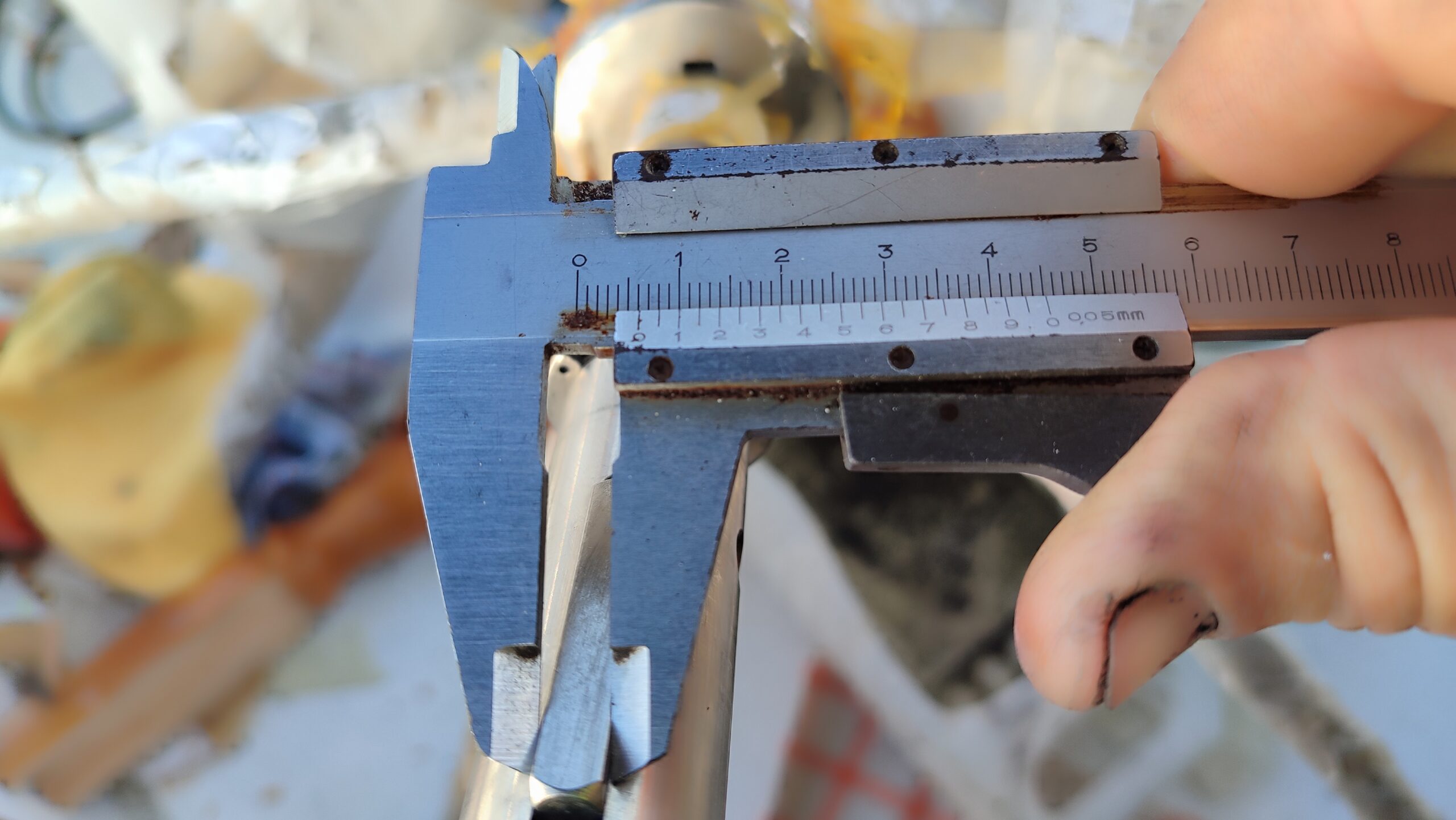

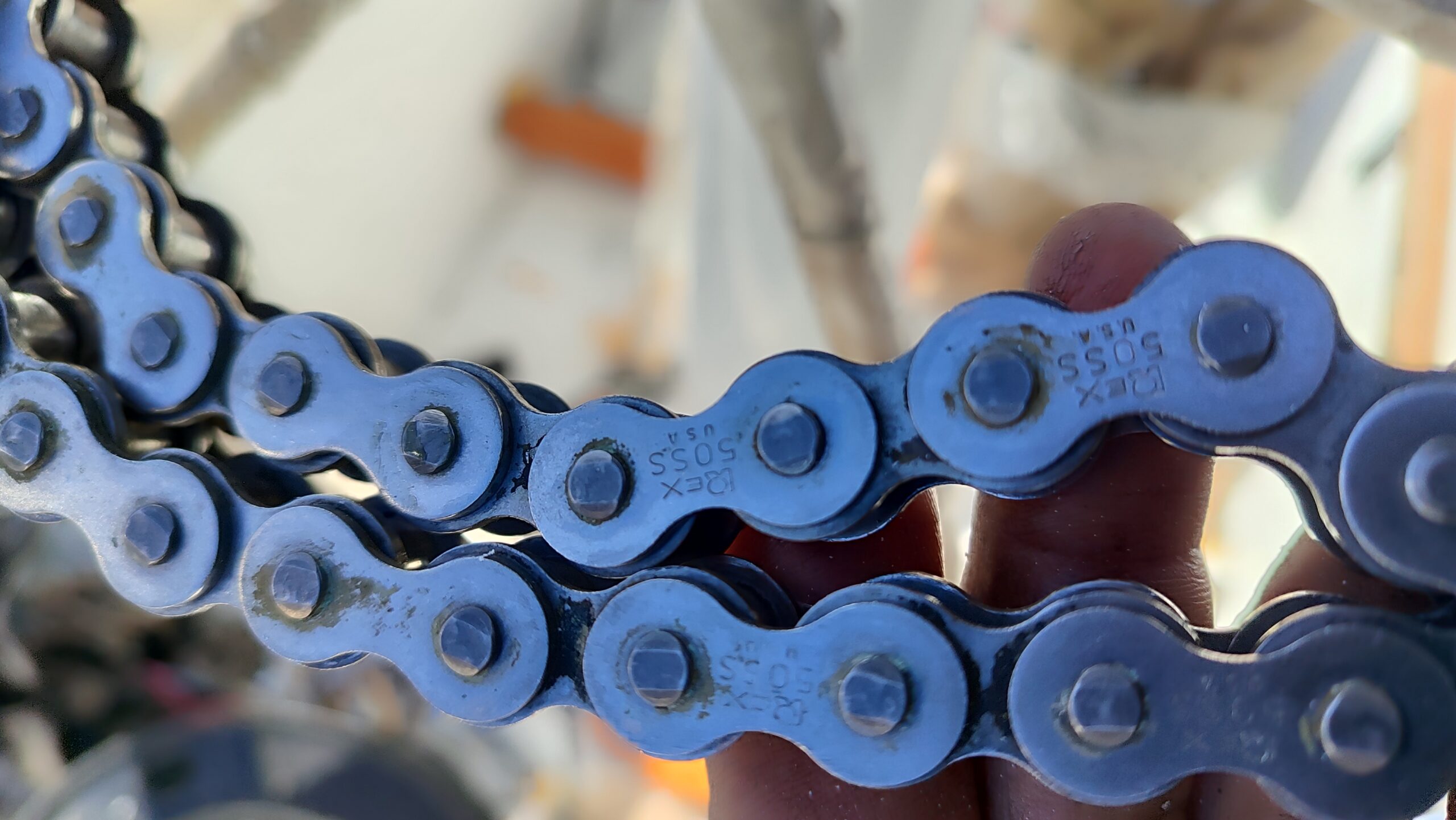

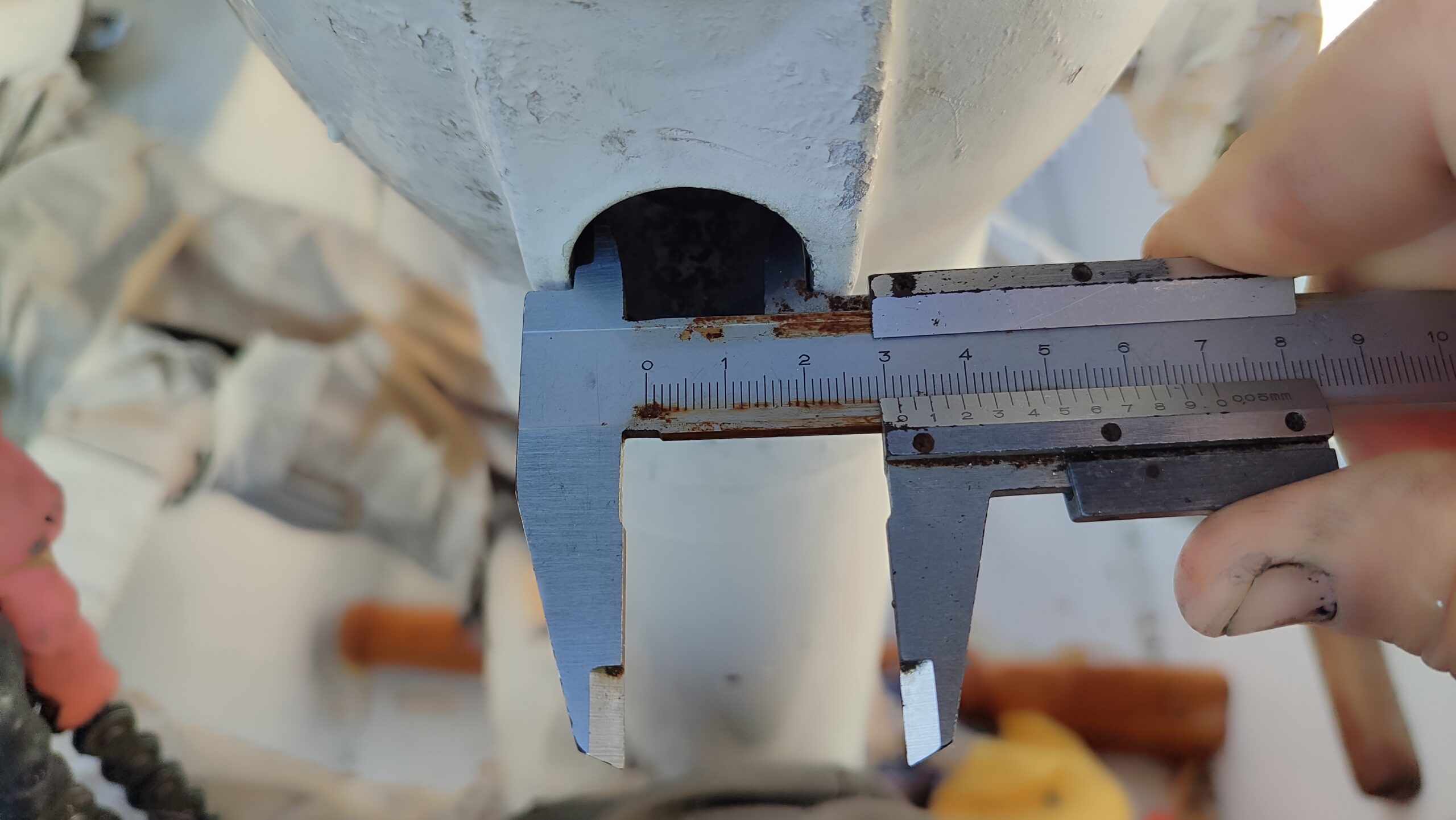

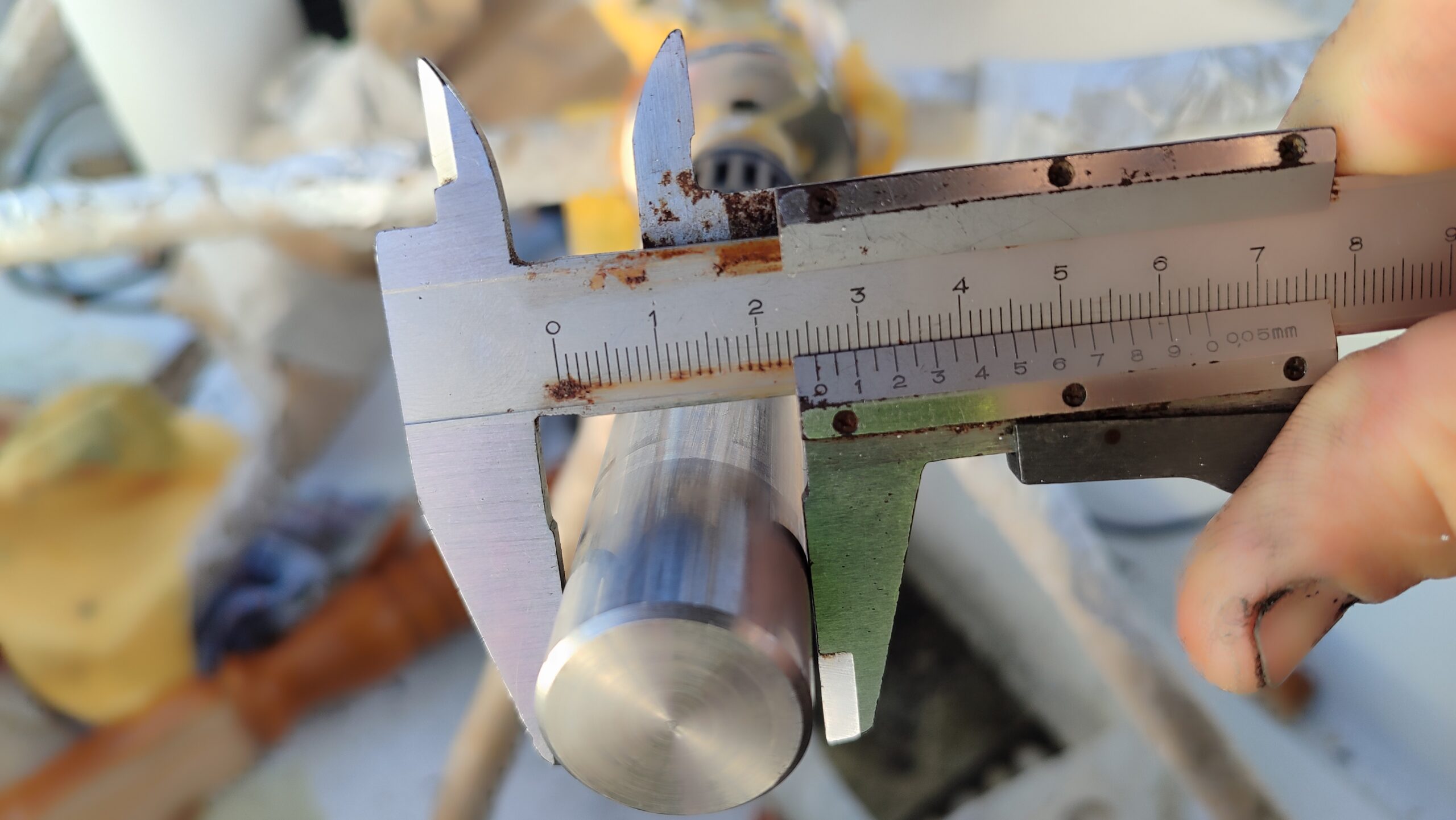

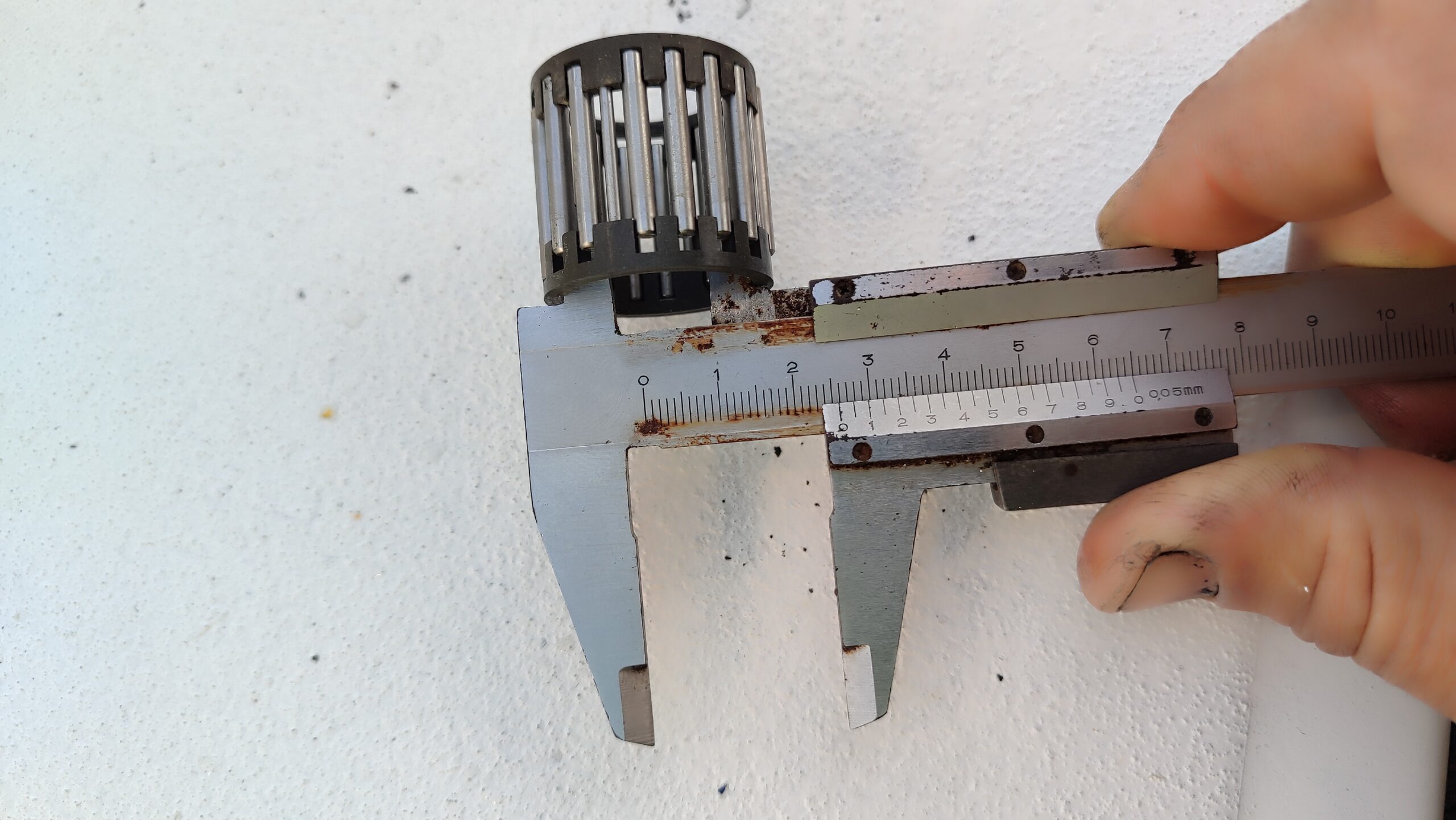

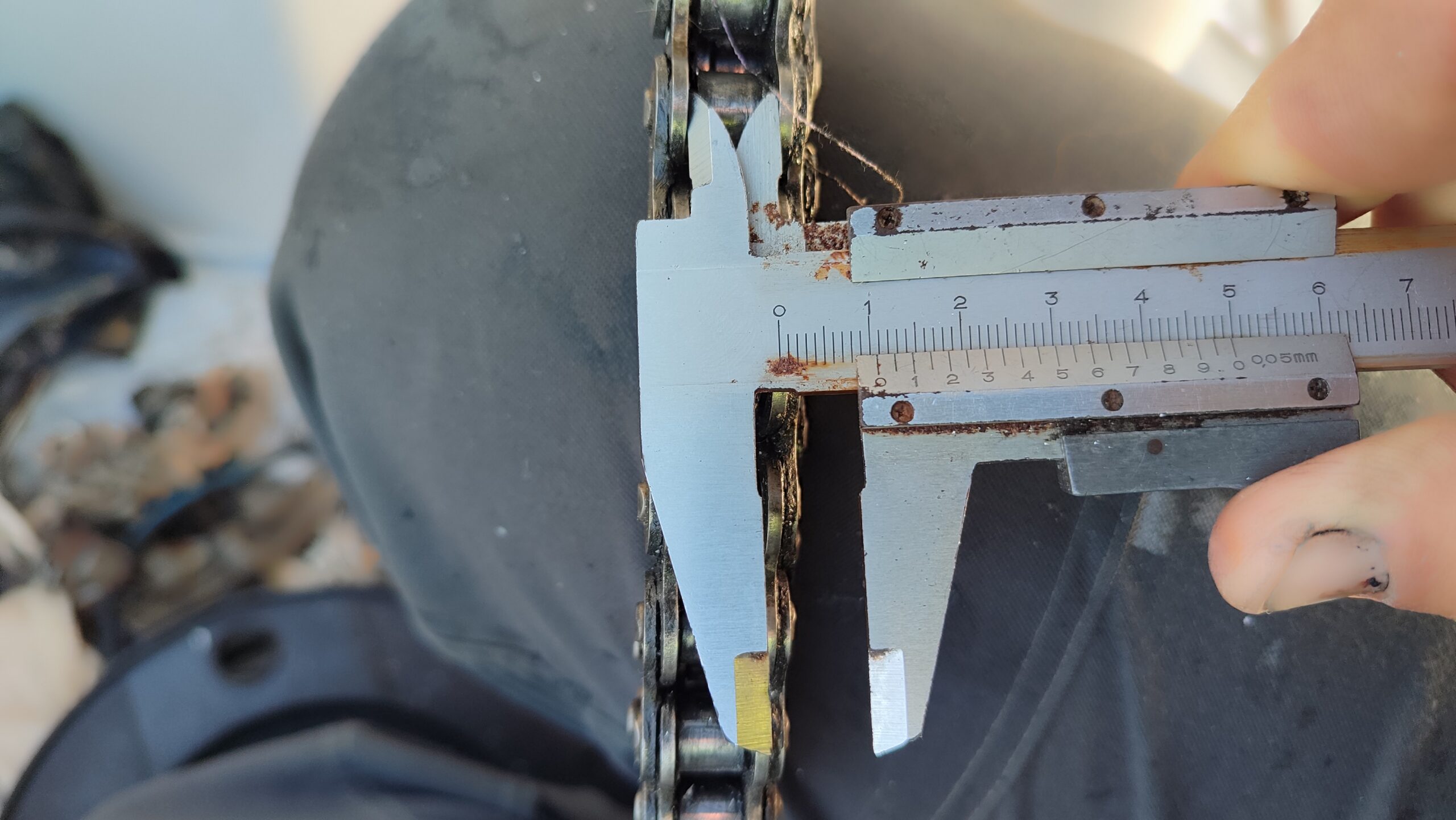

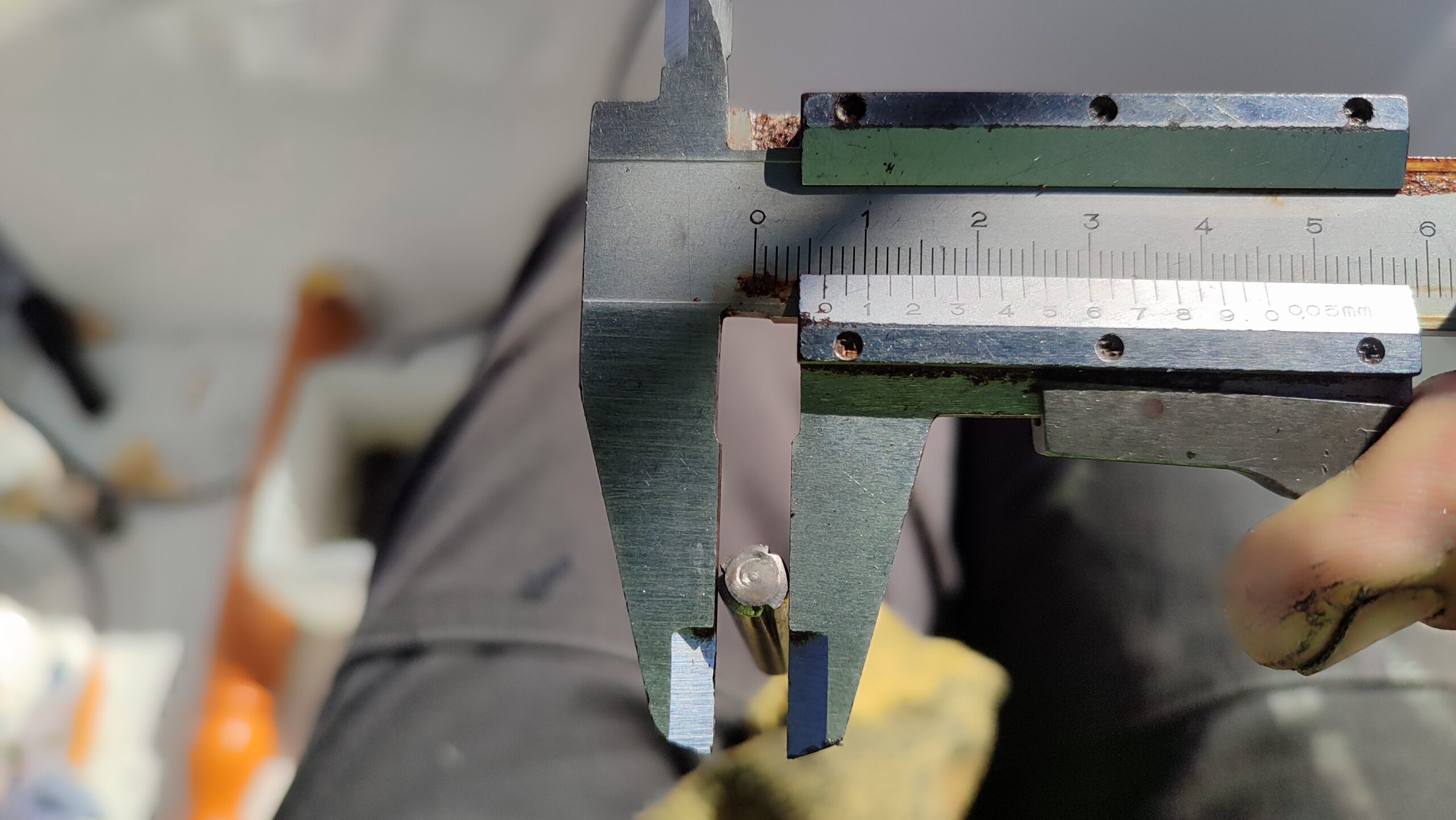

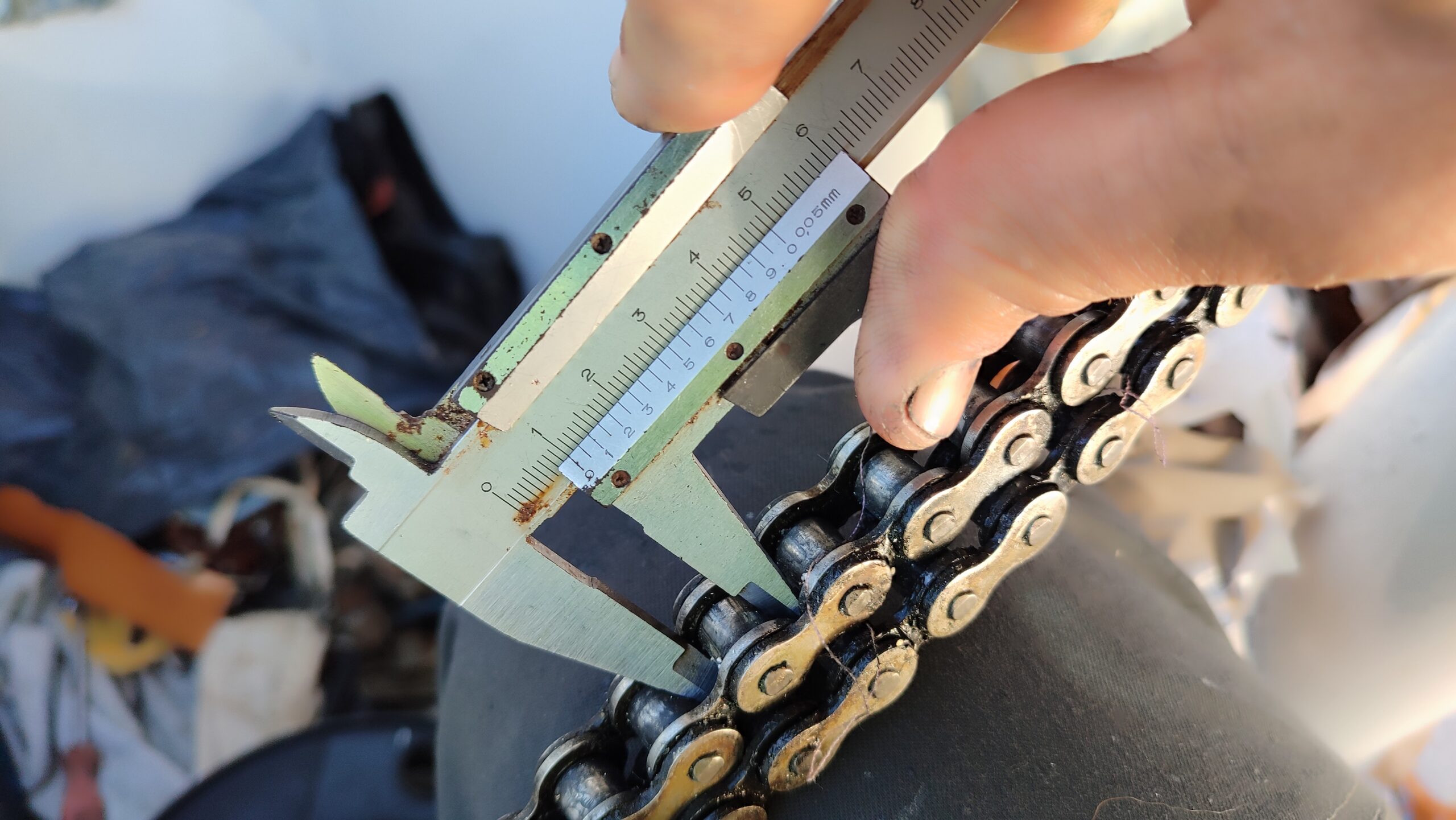

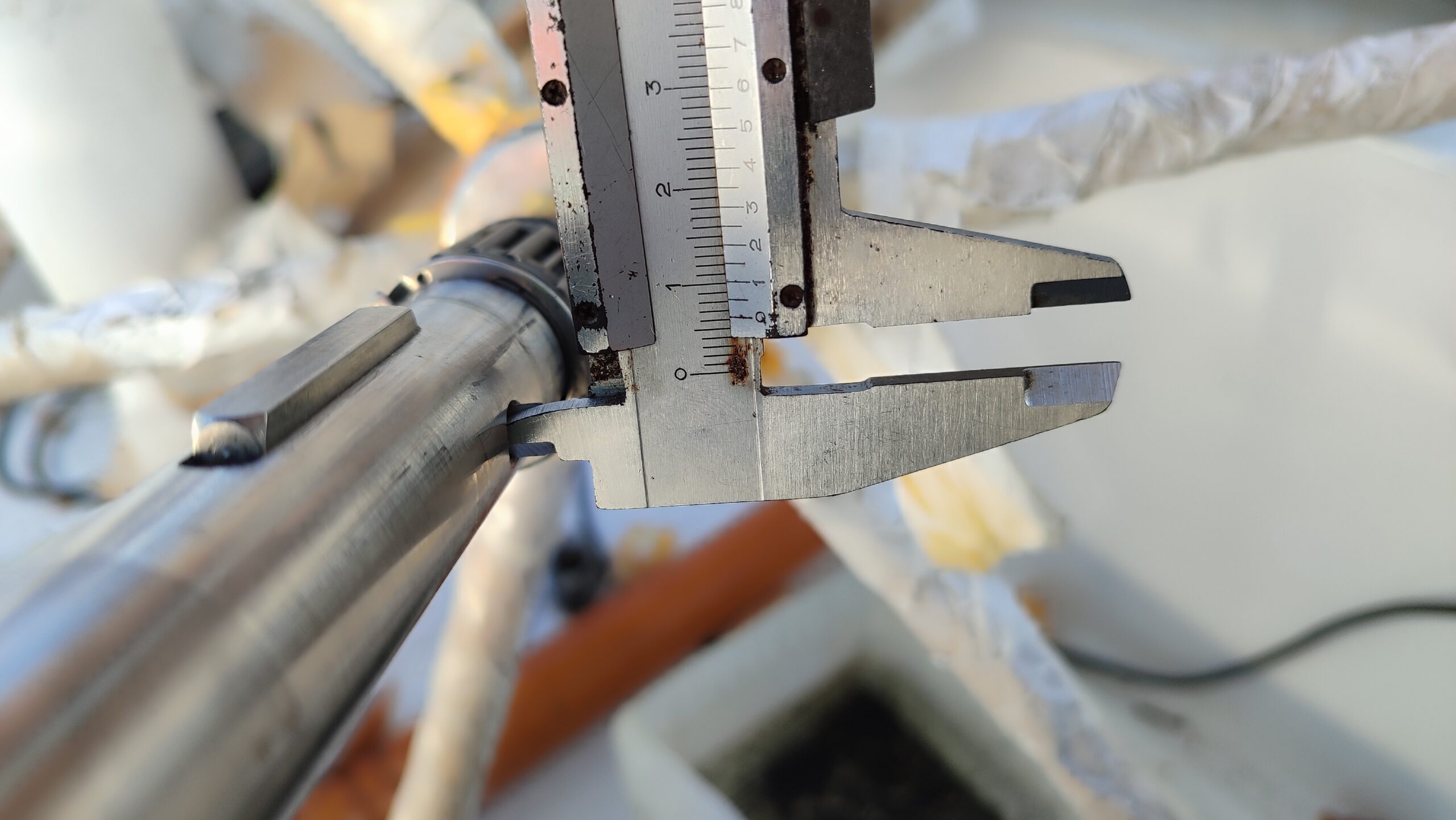

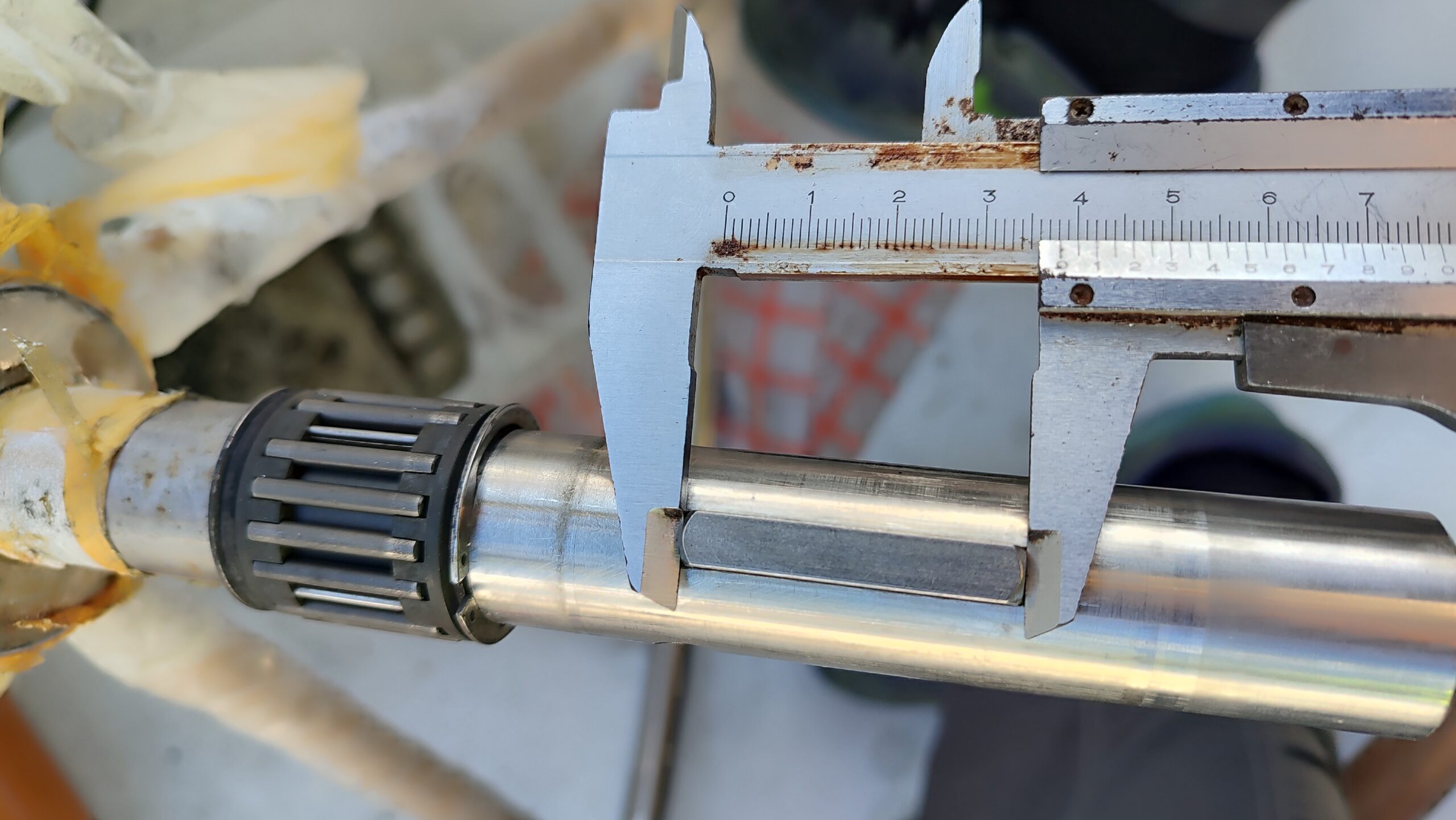

Размеры и номера деталей рулевого управления:

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—
